一、用途

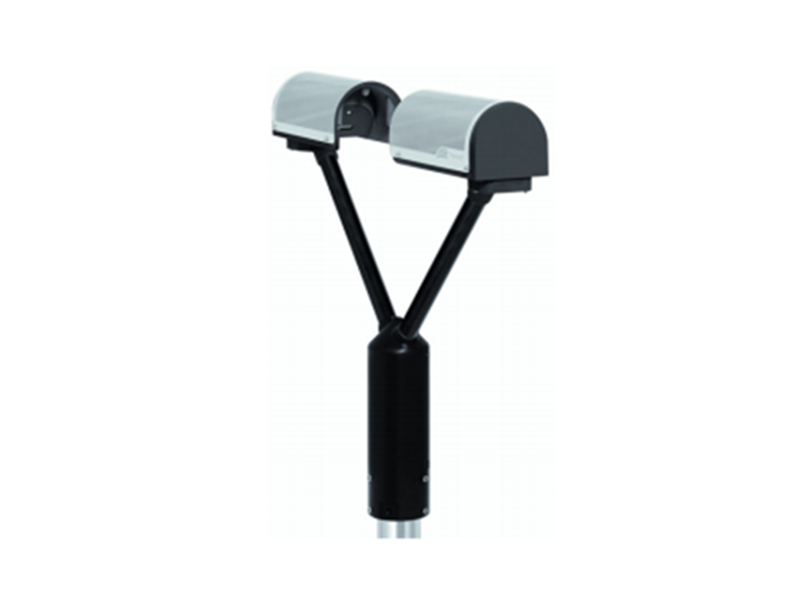

OTT Parsivel2 是一种现代化的以激光技术为基础的光学测量系统，通过探测头向水平方向发射红外激光，通过大气后聚集在接收端的光电二极管上，当降水粒子下降通过测量区域时，光电二极管接收到的激光强度会发生变化，数字信号处理器（DSP）便会通过这种变化计算出粒子的大小、速率和种类。其测量间隔可在10秒至1小时之间根据需要自行设定。
它可以测量各种类型的降水，分为毛毛雨、雨、雨夹雪、雪、冰雹和混合降水。同时，通过它还可以得到雷达发射率、能见度和降水动能等指标，获得的数据通过通讯线缆传到数据采集器或PC机上。
可测量从静风到飓风的所有风速下，各种类型的降水，准确、全面地记录和分析降水类型、降水量和降水分布。能在沙漠气候和热带雨林气候地区全天候使用。可替代传统的机械翻斗式雨量计。启动成本和运行成本都很低，能以独立系统的形式单独运行，也可用做无人职守气象站的一部分。
二、技术特点
三、应用领域
设备可以直接分析当前空气中的降水颗粒粒径及运动速度，并以此根据WMO的天气分类直接输出天气 代码，如毛毛雨、小雨、中雨、大雨、冰雹、雪等。
通过 Parsivel2 的组网探测，分析降雨量、滴谱等随时间和地域的变化，定量评估人工增雨效果。
可直接替代翻斗式雨量计；亦可加高支架用于高粱地等农业气象测雨。直接测量降水分布和降水量，无需要考虑降水密度、持续时间或降水类型。降水粒径分布可直接通过测量每种粒子的粒径和速度获得。
设备可测量当前天气现象及能见度，可用于高速公路管理及机场起降管理。
能快速、准确地测量降水量和降水分布，为洪水早期预警提供实测数据。
这一目的可以通过测雨雷达（大气层影响了测量的准确度）和Parsivel2的结合来达成。Parsivel2提供地面 的雨滴粒径分布以及导出地面Z/R关系的功能—这一功能用于调整测雨雷达的读数。将Parsivel2和测雨雷达以及水位传感器和流量模型一起使用，可大大提高测雨雷达的遥测精度 。
四、技术规格
|
传感器 |
|
|
光学传感器 |
激光二极管，波长650mm，最大0.2mW输出 |
|
测量区域 |
54 cm2 |
|
测量量程 |
液体粒径 0.2－8 mm 固体粒径 0.2－25 mm 颗粒速度 0.2－20 m/s |
|
粒径分类 |
32 个粒径级别和32 个速度级别 |
|
降水类型识别 |
8 种降水类型，包括：小雨、小雨/ 雨、雨、雨加雪、雪、雪粒、冻雨、冰雹 |
|
降水类型识别准确率 |
毛毛雨、雨、冰雹、雪的自动识别准确率大于人工专业观测准确率的 97% |
|
报告输出 |
4680/4677( SYNOP) ；NWS； 4678 (METAR/SPECI) ； 准确区分各种降水类型 |
|
雨量精度 |
±5%（液态降水）/ ±20%（固态降水） |
|
测雨强度 |
0.001－1200 mm/h |
|
能见度 |
0~20000 m |
|
冲击动量 |
0~999.999 J/（m2h） |
|
雷达反射率Z |
-9.9999～99.999 dBz |
|
测量间隔 |
10 秒 ~60 分钟 |
|
输出电流 |
最大2 A（电源功率需≧50 w） |
|
接口 |
SDI-12、RS-485、脉冲输出、USB |
|
电源供电 |
10~28VDC, 反向电极保护，软件控制加热装置的开关 ， 自动调节防冻加热装置 （结冰或雪累积）（至少 20VDC） |
|
功耗 |
1.32W(110/55mA@12/24VDC)，窗口加热时3.3/5.64W(275/235mA@12/24 VDC) 传感器头加热 24/96W（2/4A@12/24VDC） |
|
物理规格 |
|
|
防护等级 |
IP67，防盐蚀 |
|
材质 |
镀铝外壳 |
|
防雷保护 |
自带 |
|
温湿度范围 |
-40℃－+70℃；0－100% RH |
|
尺寸 |
670×600×114mm |
|
重量 |
6.4 kg |
|
安装 |
装在直径50-60mm的钢管上 |
