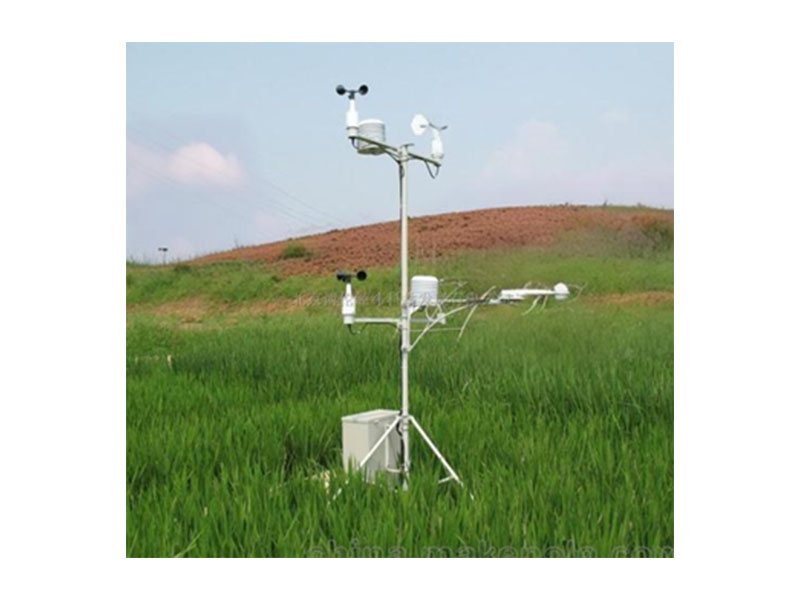

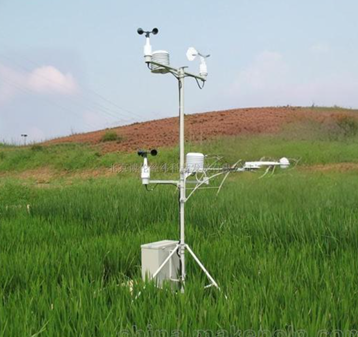

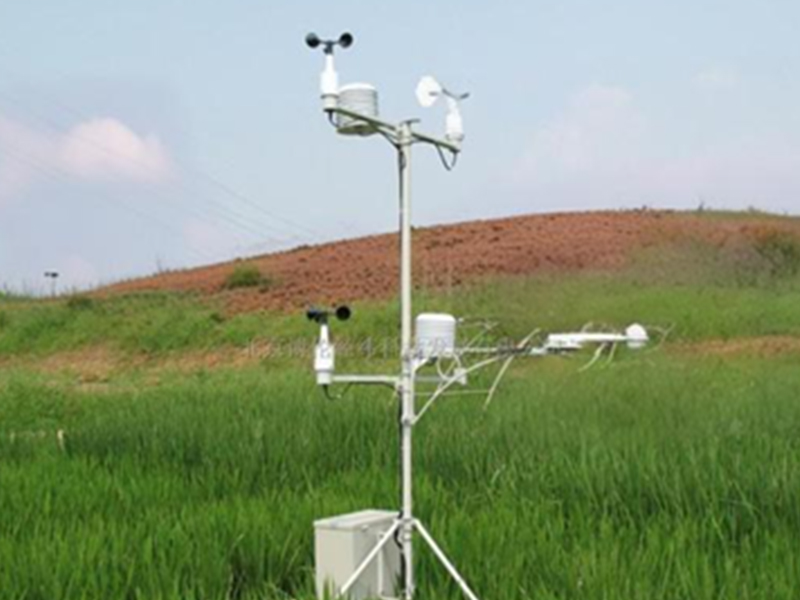

一、系统简介
波文比监测系统是研究能量平衡（土壤水分蒸发蒸腾损失总量）的系统。可直接获取波文比（B）、感热（H）及潜热（Le）参数。农田生态系统处于近地面层，可分为土壤层和作物冠层，是维系于三相物质能量循环转换的界面活动带。在农田生态系统中，从外界获得的能量主要是净辐射能用以支出消耗于农田蒸散、空气热交换、加热土壤以及很少部分储存为光合能。净辐射能在系统内部各项的分配比例及规律一直是现代农田生态学、农业气象学和水文学等学科研究的热点问题。
二、测量参数
土壤热通量、净辐射、温湿度、降雨、风速风向、波文比、潜热通量、显热通量
三、技术参数
|
数据采集器 |
图片 |
|
|
工作温度范围 |
◾ -40° 至 +70°C（标准） ◾ 非冷凝环境 |
|
|
最大扫描速率 |
10赫兹 |
|
|
案例材料 |
粉末涂层铝 |
|
|
模拟输入 |
6个单端或3个差分（单独配置） |
|
|
脉冲计数 |
2 个激发通道 |
|
|
电压励磁端子 |
2 (VX1, VX2) |
|
|
通讯端口 |
◾ USB 微型 B ◾ RS-232 |
|
|
开关 12 伏 |
1个端子 |
|
|
数字输入输出 |
7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输出。包括状态高/低、脉冲宽度调制、外部中断和通信功能。例外：SE4 终端不做外部中断 |
|
|
输入限制 |
-0.1 至 +2.5伏 |
|
|
分辨率 |
230nV(±34mV 量程，差分测量，反向测量，50/60HzfN1) |
|
|
模拟电压精度 |
◾ 精度规格不包括传感器或测量噪声。 ◾ ±（测量值的 0.04% + 偏移量）在 0° 至 40°C ◾ ±（测量值的 0.1% + 偏移量）在 -40° 至 +70°C 时 |
|
|
模数转换器 |
24 位 |
|
|
电源要求 |
充电器输入 (CHG) 为 16 至 32 Vdc（电源转换器或太阳能电池板输入的最大电流限制为 0.9 A。） |
|
|
电源要求 |
10 至 18 Vdc 用于外部电池 (BAT) |
|
|
实时时钟精度 |
±1 分钟。每月 |
|
|
内部存储 |
30MB 储存数据, 5MB 储存程序, 2MB 储存操作系统； |
|
|
USB接口 |
USB 直连电脑(低功耗情况下进行配置)； 具有脚本语言，支持用户编程，选配 4G 无线通讯模块包，支持远程修改配置功能 |
|
|
互联网协议 |
以太网、PPP、RNDIS、ICMP/Ping、自动 IP(APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、NTP、Telnet、HTTP(S)、FTP(S) ), SMTP/TLS, POP3/TLS |
|
|
通信协议 |
PakBus、Modbus、DNP3、SDI-12、TCP、UDP 等 |
|
|
CPU 驱动器/程序 |
80 MB 串行闪存 |
|
|

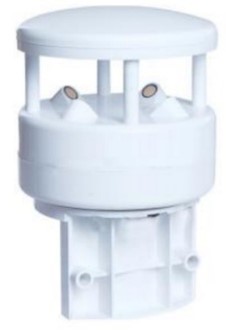

风速传感器 |
图片 |
|
|
测量范围 |
0-75m/s |
|
|
分辨率 |
0.1m/s |
|
|
准确度 |
±（0.3+0.03V）m/s 或±3% |
|
|
非线性误差 |
0.5% |
|
|
启动风速 |
0.25m/s |
|
|
抗风等级 |
67m/s |
|
|
供电 |
7-17V DC |
|
|
电流 |
~4.2mA |
|
|
信号输出 |
脉冲 HZ |
|
|
工作温度 |
-42~ +69℃ |
|
|
工作湿度 |
0~99.9%(无冷凝) |
|
|
防护等级 |
IP65 |
|
|
线缆长度 |
标准 5 米 ，最长 80 米 |
|
|
工作湿度 |
0~99.9%(无冷凝)；防护等级：IP65 |
|
|
线缆长度 |
5 米，最长 80 米 |
|
|

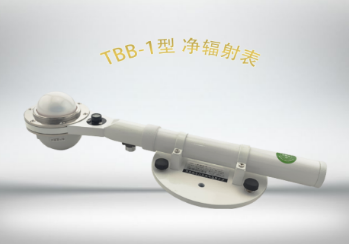

净辐射传感器 |
图片 |
|
|
光谱范围 |
300-50000nm |
|
|
测量范围 |
-500~1600W/㎡ |
|
|
响应时间 |
60s |
|
|
精度 |
±5% |
|
|
余弦响应 |
±5% |
|
|
温度特性 |
±2.5%（-20～+40℃) |
|
|
非线性误差 |
±2% |
|
|
感应面一致性 |
±15% |
|
|
灵敏度 |
7～14µV/W/㎡内阻：~350Ω |
|
|
信号输出 |
mV/RS485 |
|
|
防护等级 |
不低于 IP67 |
|
|

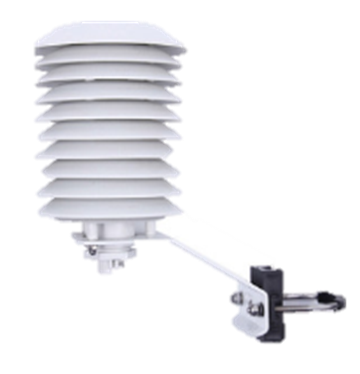

空气温度湿度气压传感器 |
图片 |
|
|
温度 |
量程：-40~80℃ 分辨率：0.01℃ 精度：±0.15~0.3℃@23℃时±0.5℃@-40~-5℃时； |
|
|
湿度 |
量程：0-100% 分辨率：0.01% 精度：±1.8% RH 长期稳定性：≤±1.0%RH/Year(无污染)； |
|
|
气压 |
300-1100mbar 分辨率：0.1mbar 精度：±0.15mbar(相对精度)，±1mbar(绝对精度) |
|
|
信号输出 |
SDI-12 |
|
|
工作环境 |
温度： -42~+69℃ 湿度：0~99.9%(无冷凝) |
|
|
重量 |
重量： 120g(无线缆) |
|
|
线缆长度 |
线缆长度：5 米 |
|
|
SP102总辐射传感器 |
图片 |
|
|
测量参数 |
总辐射 |
|
|
量程 |
0～2000W/㎡ |
|
|
反应时间 |
10ms |
|
|
分辨率 |
1W/㎡ |
|
|
响应光谱 |
300~1100nm |
|
|
线性度 |
最大偏移1% |
|
|
稳定性 |
一年内变化＜2% |
|
|
工作环境 |
-30℃～75℃ |
|
|
土壤热通量传感器 |
图片 |
|
|
测量范围 |
-2000～+2000 W/m2 |
|
|
灵 敏 度 |
180µV/W·m-2 |
|
|
温度范围 |
-30～+70℃ |
|
|
传感器直径 |
80mm |
|
|
传感器厚度 |
5.8mm |
|
|
传感器电阻范围 |
3～4Ω |
|
|
校准的不确定性 |
±3％ |
|
|
电缆直径 |
4 mm |
|
|
防护等级 |
IP67 |
|
|
标准电缆长度 |
5m |
|
|
选 项 |
电缆长度（10,15,20,30,40 m） |
|
