一、产品概述

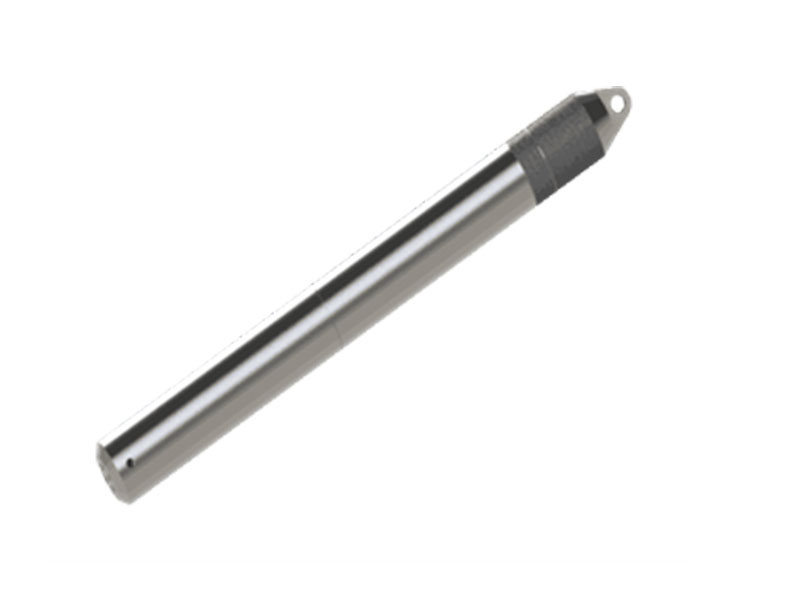

LV200型自容式水位记录仪是一款内部电池自供电的地下水监测仪器，可用于长期记录水深(压力)和温度,全不锈钢或钛合金结构,水位记录仪包含了水位及温度传感器、内置大容量FLASH存储器及高容量长寿命锂电池，所有功能都集成在直径26mm的金属外壳的仪器内，适合地表水、地下水及海洋环境的水位、水温测量。
二、特点
自溶式：无电缆线引出，水下密封性强
高稳型：高品质高稳定性压力感测元件
精度高：水位精度0.05%F.S，分辨力1mm；温度 精度±0.5°C,分辨率0.01°C
多功能：内部自带电池和存储器，可定时采集及存储数据
功耗低：电源管理节能设计，待机功耗＜5µA，采集功耗3mA
参数全：水位、水温、水压、电池电量、时间等要素同时实时监测
气压补偿：采用大气压计补偿方式
信号标准：RS485接口MODBUS-RTU标准通信协议
防护等级：全不锈钢密封结构，IP68防护
温度补偿：全量程数字化校准，全温区温度误差补偿
传感器电气特性：有过电压保护、浪涌电压保护及电源极性反接保护，避免操作失误引起的电气损坏
三、应用领域
地下水位水温数据监测
城市防汛液位监测
水库、大坝水位实时监测
湖泊、地表径流水位监测
无人值守水文监测站点
罐体内液位实时监测
工业控制系统现场液位监测
四、产品规格

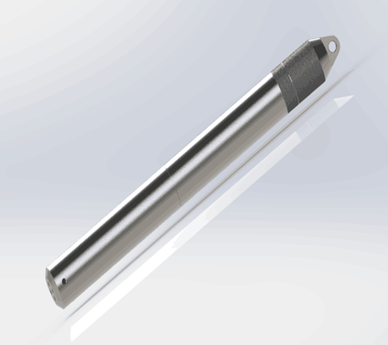

基本规格

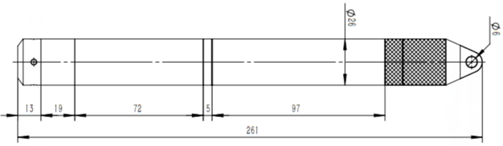

外形尺寸
五、技术参数
|
|
参数项 |
说明 |
|
|
主要性能指标 |
敏感元件 |
高稳型 长期使用无漂移 |
|
|
量程 |
0～10m H₂O…0～200m H₂O |
||
|
水位精度 |
0.05%F.S（0～50℃） |
||
|
水位分辨力 |
1mm |
||
|
稳定性 |
0.05%F.S/年 |
||
|
过载 |
2X F·S |
||
|
温度精度 |
±0.5℃ |
||
|
温度分辨率 |
0.1℃ |
||
|
内部电池寿命 |
10年（记录一次/60分钟） |
||
|
存储容量 |
＞40000条记录（水位+水温+电池电压+时间） |
||
|
实时时钟 |
＜±5分钟/年 |
||
|
电气特性 |
温补范围 |
0～50℃ |
|
|
工作温度 |
-10～80℃ |
||
|
供电电压 |
外部电压：DC5～30V （典型24V） |
||
|
内部电池：2.7～3.6VDC |
|||
|
电源保护 |
防反接、防2KV浪涌、过电压保护 |
||
|
输出方式 |
RS485/MODBUS-RTU协议，通过读数器下载数据到电脑 |
||
|
结构特性 |
测量介质 |
与316L不锈钢、氟橡胶相兼容 |
|
|
壳体材质 |
316L不锈钢或钛合金可选 |
||
|
吊装钢丝 |
304不锈钢，316L不锈钢可选 |
||
|
环境特性 |
防护等级 |
IP68 |
|
|
重量 |
约300克（不含线缆） |
||
|
环境振动： |
承受GB/T9359所规定振动试验 |
||
|
自由跌落 |
承受GB/T9359所规定的跌落试验 |
||
|
电磁环境 |
符合GB/T17626.8第3级 |
||
|
平均无故障时间 |
不小于30000h |
||
