一、介绍

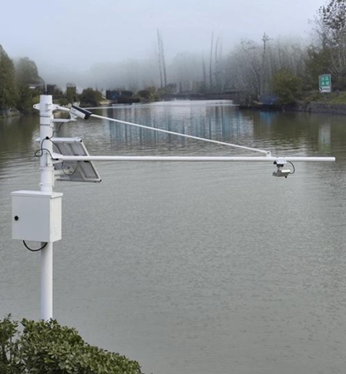

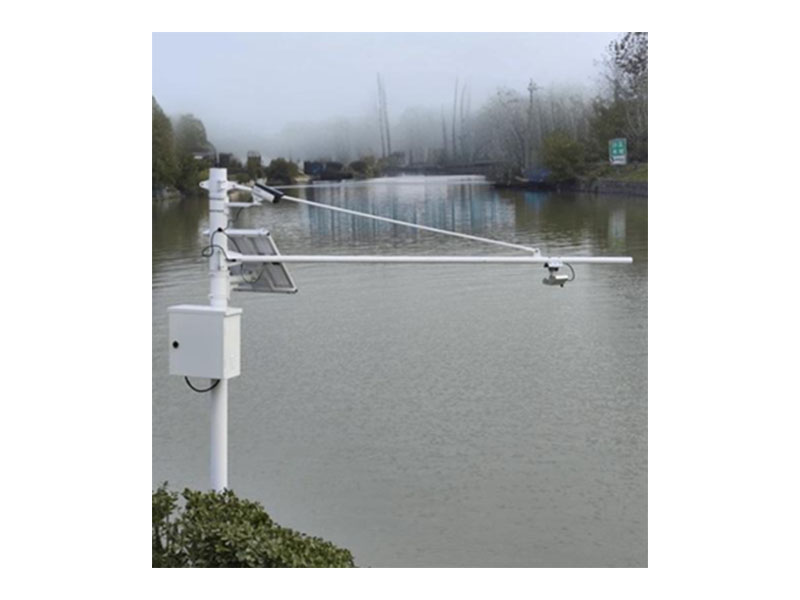

雷达流量计是基于微波技术集成了液位测量、流速测量为一体的雷达流量计。主要应用于江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位或流量测量；辅助水处理作业，如城市供水、排污监测、流量计算、入水排水流量监测等非接触式流量测量。该产品结合断面参数计算流量，不受风、温度、雾霾、泥沙、水面漂浮物等影响，适用于多种测量条件，可以输出流速、水位、流量实时数据。产品具有功耗低、体积小巧、可靠性高、维护方便等特点。
二、技术参数
|

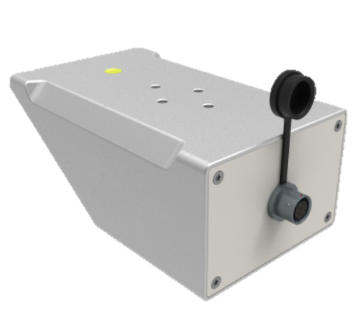

雷达流速流量计 |
图片 |
|
|
通讯传输方式 |
RS485 |
|
|
雷达流速传感器 |
||
|
测量范围 |
0.05-20m/s |
|
|
测量精度 |
±0.01m/s |
|
|
分辨率 |
0.01m/s |
|
|
天线角度 |
12度 |
|
|
发射频率 |
24GHz |
|
|
流速方向识别 |
双向自动识别 |
|
|
雷达水位传感器 |
||
|
测量范围 |
0.15-40m |
|
|
测量精度 |
±5mm |
|
|
分辨率 |
1mm |
|
|
天线角度 |
14deg |
|
|
发射频率 |
80GHz |
|
|
0.8kg |
||
|

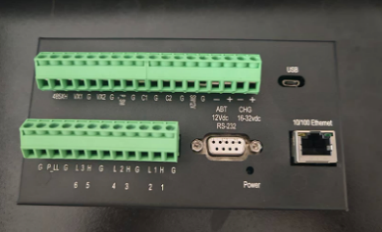

数据采集器 |
|
图片 |
|
工作温度范围 |
◾ -40° 至 +70°C（标准） ◾ 非冷凝环境 |
|
|
最大扫描速率 |
10赫兹 |
|
|
案例材料 |
粉末涂层铝 |
|
|
模拟输入 |
6个单端或3个差分（单独配置） |
|
|
数字输入输出 |
7 个端子（C1、C2、P_SW 和 SE1 至 SE4）可配置为数字输入和输出。包括状态高/低、脉冲宽度调制、外部中断和通信功能。例外：SE4 终端不做外部中断。 |
|
|
输入限制 |
-0.1 至 +2.5伏 |
|
|
分辨率 |
230nV(±34mV 量程，差分测量，反向测量， 50/60HzfN1) |
|
|
模拟电压精度 |
◾ 精度规格不包括传感器或测量噪声。 ◾ ±（测量值的 0.04% + 偏移量）在 0° 至 40°C ◾ ±（测量值的 0.1% + 偏移量）在 -40° 至 +70°C 时 |
|
|
模数转换器 |
24 位 |
|
|
电源要求 |
充电器输入 (CHG) 为 16 至 32 Vdc（电源转换器或太阳能电池板输入的最大电流限制为 0.9 A。） |
|
|
电源要求 |
10 至 18 Vdc 用于外部电池 (BAT) |
|
|
实时时钟精度 |
±1 分钟。每月 |
|
|
内部存储 |
30MB 储存数据, 5MB 储存程序, 2MB 储存操作系统； |
|
|
USB接口 |
USB 直连电脑(低功耗情况下进行配置)； 具有脚本语言，支持用户编程，选配 4G 无线通讯模块包，支持远程修改配置功能 |
|
|
互联网协议 |
以太网、PPP、RNDIS、ICMP/Ping、自动 IP(APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、NTP、Telnet、HTTP(S)、FTP(S) ), SMTP/TLS, POP3/TLS |
|
|
通信协议 |
PakBus、Modbus、DNP3、SDI-12、TCP、UDP 等 |
|
|
CPU 驱动器/程序 |
80 MB 串行闪存 |
