一、用途：PICO-BT便携式土壤剖面水分速测仪用于测量剖面土壤的体积含水量和电导率，测量剖面的深度和选购的预埋探管相关，最大可以达到3米,可以充分满足用户对土壤表层不同深度的测量要求。
二、测量原理
基于TDR时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。测量时，金属波导体被用来传输TDR信号，工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。厂家发明了这种测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
三、特点：
四、技术规格：
|
PICO-BT蓝牙通讯模块： |
||
|

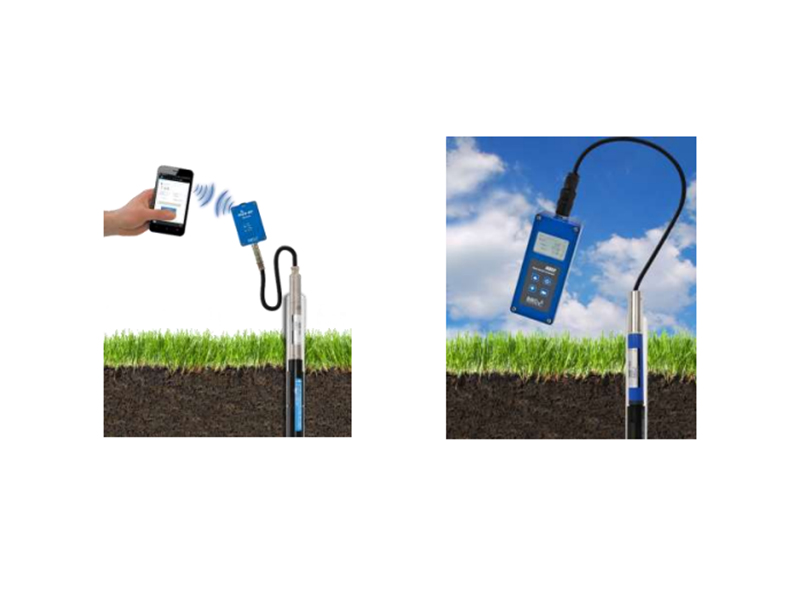

用于PICO-探针和智能手机之间的蓝牙通信。包括电池、充电器和软件。PICO-BT是一个接口模块，不能存储测量数据! |
||
|
操作系统 |
Windows Mobile ™ 6.0 Microsoft ® Windows XP ™ Microsoft® Windows 10™ Linux Kernel Version >= 2.6 Android >= 2.6 Mac OS X Version >= 10.100 |
|
|
功能 |
实现无线通讯，同时给探头进行供电 |
|
|
尺寸 |
98×63×36毫米 |
|
|
重量（含存储电池） |
约230克 |
|
|
蓝牙通讯 |
Bluetooth 2.0协议，工作范围：最远10m |
|
|
工作温度 |
20℃~+70℃ |
|
|
充电温度 |
10℃~+50℃ |
|
|
充电电压 |
额定值。12V，最大。15V，最小。12V |
|
|
供电 |
1000mAh Ni-MH电池（4x1.2V），约2h充满电，满电测量次数大于1500次 |
|
|
适合的探头 |
PICO64，PICO32，PICO-IPH |
|
|
PICO IPH T3/44探头 |
||
|
|
||
|
测量参数 |
土壤体积含水量、土壤电导率 |
|
|
供电 |
7~24V DC |
|
|
电量消耗 |
100mA @ 12V/DC，测量的时候持续 2~3秒 |
|
|
测量范围 |
0~100%体积含水量 |
|
|
测量精度（0~6dS/m） |
±2%（0~40%），±3%（40~70%），±0.3%（重复性精度） |
|
|
测量精度（6~15dS/m） |
±3%（0~40%），±4%（40~70%），±0.5%（重复性精度） |
|
|
测量精度（大于15dS/m） |
—— |
|
|
测量体积 |
3.0L（180mm×Ф150mm） |
|
|
工作温度范围 |
-15℃~+50℃（可定制其他温度量程） |
|
|
探头主体材质 |
密封防水PVC (IP68) |
|
|

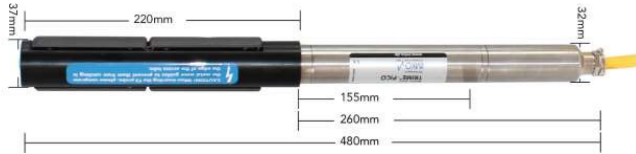

探头主体尺寸 |
220 x Ø37mm |
|
|
IPH传感器头尺寸 |
260 x Ø32mm |
|
|
探针长度(波导) |
标准180mm |
|
|
输出接口 |
RS485 |
|
|
可选1（PICO-BT和TRIME-HD） |
3.5米电缆带7针母口 |
|
|
可选2（IMP-BUS） |
—— |
|
|
可选3（裸线） |
—— |
|
|
校准数据 |
内置标准校准曲线适用于常规土壤，可针对特定的土壤类型进行校准，可存储15条用户定制校准曲线 |
|
