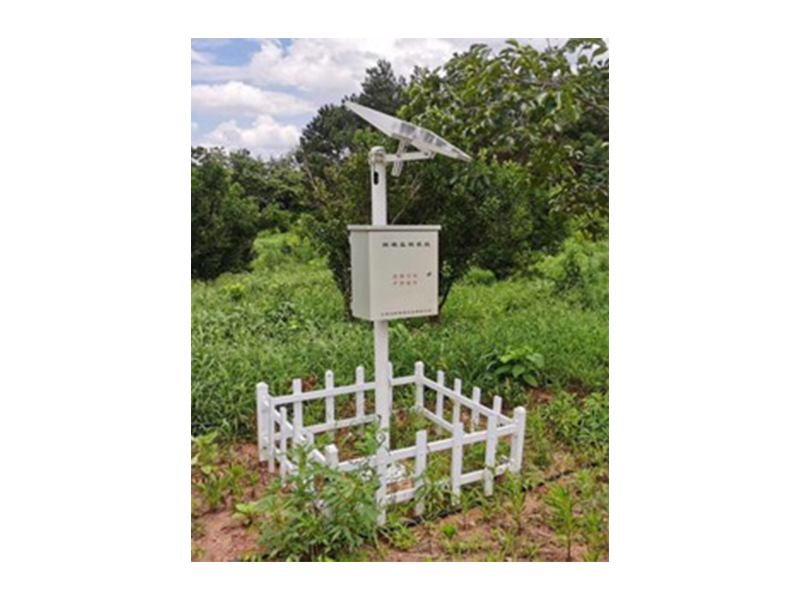

一、用途：土壤参数包括土壤水分、土壤盐分/电导率、土壤温度、土壤氮磷钾、土壤PH、通过长期监测土壤各项参数能够准确的反应土壤情况。在研究土壤水分的运动，植物的抗旱生理，自动控制节水灌溉，土壤湿度监测等方面有十分重要的意义。太阳能供电，数据传输云平台服务器，账号密码即可查看下载数据。
二、优势与特点：
1、可以在非常宽泛的电导率范围内精确测量土壤水分，即使在电导率高达10dS/m的情况下，水分测量依然可以保持在较高的精度；而电导率则可以在分辨率为0.001dS/m的情况下达到0-23dS/m的测量范围。
2、采用ABS壳体和环氧树脂胶进行密封，探针则采用高防腐的316L材质，这保证了该传感器在长期埋设在土壤中时的防水性、耐腐蚀性。
3、高等级的防静电、防浪涌、防雷电路则保证了传感器在运输、实验室测试以及野外埋设之后的工作的安全性和稳定性。
三、技术参数：
|
主机技术参数 |
|
|
操作温度 |
-20°到+70°C，小负载下低温可扩展至-30℃ |
|
模拟输入 |
支持12个单端输入，可单独配置，用于电压，电流测量 |
|
脉冲计数 |
1个 |
|
频率 |
1个 |
|
电压激励终端 |
1个 |
|
开关12V |
6个 |
|
开关3.3V |
1个 |
|
数字I/O |
8个SDI-12，2组RS485或RS232 |
|
输入限制 |
±5：V |
|
模拟电压精确度 |
标准版本为12位分辨率，量程为5000mV，基本分辨率为1.47mV，精度为±（0.08%读数+1 位分辨率)(-20℃-40℃) 高精度版本为16位分辨率，量程为5000mV，基本分辨率为190uV，精度为±（0.06%读数+2位分辨率)(-20℃-40℃) |
|
ADC |
12位（标准版本），16位（高精度版本的8路通道为16位，4路为12位） |
|
供电 |
17-24V（可根据需求在5V-24V内定制） |
|
通讯协议 |
Modbus，RS485/RS232/TTL，DDI，SDI-12和其他 |
|
内部存储 |
32M数据存储，32M：图片存储 |
|
MicroSD卡扩展 |
最大支持32G Micro SD |
|
内部锂电池 |
20Ah/3.7V聚合物锂电池 |
|
电力消耗（3.7V） |
内部电池供电，电压3.7V时，休眠0.11mA，测量12mA(不含传感器)，发送100mA-800mA |
|
尺寸 |
290mm×250mm×110mm |
|
重量 |
2.25kg |
|

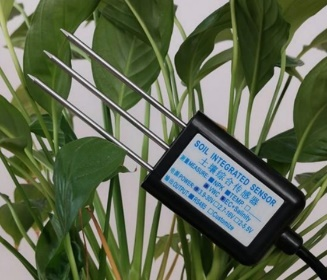

土壤综合传感器技术参数 |
图片 |
|
|
信号输出类型 |
RS485接口，Modbus协议 |
|
|
供电电压 |
3.9-30V/DC直流 |
|
|
静态功耗 |
6mA@24V DC直流 |
|
|
土壤水分量程 |
可选量程：0-50%，0-100% 分辨率：0-50%内0.03%，50-100%内1% 精度：0-50%内2%，50-100%内3% |
|
|
电导率量程 |
可选量程：0-5000us/cm，10000us/cm，20000us/cm 分辨率：0-10000us/cm内10us/cm,：100000-20000us/cm内50us/cm 精度0-10000us/cm范围内为±3%;：10000-20000us/cm范围内为±5% |
|
|
电导率温度补偿 |
内置温度补偿传感器，补偿范围0-50℃ |
|
|
温度测量量程 |
量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ |
|
|
测量原理与测量方式 |
土壤水分FDR方法，土壤电导率交流电桥法 土壤原位插入或浸没入培养液、水肥一体营养液中直接测试 |
|
|
土壤氮磷钾 |
量程：0-2000mg/kg |
|
|
分辨率：1mg/kg(mg/l) |
||
|
精度：±2%F.s |
||
|
防护等级 |
IP68浸没水中可长期使用 |
|
|
运行环境 |
-40~85℃ |
|
|
探针材料 |
防腐特制电极 |
|
|
密封材料 |
黑色阻燃环氧树脂 |
|
|
安装方式 |
全部埋入或探针全部插入被测介质 |
|
|
默认线缆长度 |
2米，线缆长度可按要求定制 |
|
|
连接方式 |
预装冷压端子 |
|
|
外形尺寸 |
45*15*145mm |
|
|
电极长度 |
70mm |
|
|
土壤pH传感器参数 |
图片 |
|
|
供电电压 |
DC 12-24V |
|
|
功耗 |
10mA@12V DC |
|
|
通讯方式 |
RS485 |
|
|
波特率 |
9600bps |
|
|
量程 |
3-9pH |
|
|
精度 |
±0.3pH |
|
|
分辨率 |
0.01 pH |
|
|
工作环境 |
-20~60℃ |
|
|
密封材料 |
黑色环氧树脂 |
|
